球式电磁换向阀23QDF型

　　1.产品概述

　　本型球式电磁换向阀是依据国外资料研制而成。主要用于二通插装阀液压系统中实现无泄漏先导控制，在满足压降—流量特性要求时也可作为其他执行机构的方向控制元件。

　　本型球式电磁换向阀主要由电磁铁和换向阀组成，通过杠杆连接将电磁铁输出的推力放大，并通过推杆推动阀芯，实现换向。阀芯采用优质高精度钢球，无轴向密封长度，换向过程中不存在液压力造成的径向卡紧，因而换向可靠且响应快。根据此阀的结构特点及材质的选用，使它广泛适用于以矿物油、乳化液、高水基液体、甚至是气体介质的控制系统中。

　　本型球式电磁换向阀采用卸荷型结构，能自动平衡系统工作介质压力变化对阀芯轴向作用力的影响，使阀口保持恒定密封力的密封状态。本型球式电磁换向阀有二位三通。

　　2.型号说明

　　※ 23 QD F6 ※ / ※ E24

　　① ② ③ ④ ⑤   ⑥ ⑦

　　① 工作介质：省略—矿物油 W—乳化液或高水基液体

　　② 23一二位三通

　　③ 名称代号：球式电磁换向阀

　　④ 公称通径：6.10MM

　　⑤ 机能代号：K—常开、B—常闭

　　⑥ 压力等级：315-31.5Mpa;200-20Mpa

　　⑦ 额定工作电压：24VDC;220VAC

　　3.技术参数

　　公称压力：31.5MPa或20MPa

　　适用介质：矿物油、乳化液或高水基液体

　　介质温度：-15℃~65℃

　　介持粘度：10~350cSt

　　过滤精度：≤25μ

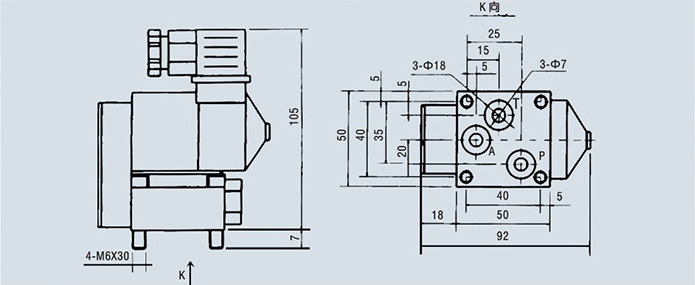

　　4.外形尺寸

　　二位三通球式电磁换向阀※23QDFF6※/※ E24

　　5.订货说明

　　① 订货时须写明型号代号全称，如：通径6mm，工作压力31.5Mpa，工作电压24VDC，二位三通常开式电磁换向阀(工作介质为矿物油)23QDF6K/315E24

　　② 如对此球式电磁换向阀由特殊要求时，请同本企业商洽。

　　③ 本企业保留设计更改权，对修改不另行通知。
