囊式蓄能器

　　1.产品概述

　　NXQ系列国标囊式蓄能器是朝日液压公司生产的结构形式为胶囊式的蓄能器，由于其在储蓄能量，稳定压力，减少能耗，补偿漏损等方面具有出色的特点，因此在被广泛使用于汽车、机械机床、石油、航天航空等行业领域。

　　2.工作原理

　　囊式蓄能器主要就是利用气体(一般为氮气)的可压缩性原理来蓄能的，其具体原理如下：在皮囊的内部充入氮气，外部则是由液压油包围，而当液压油不断增多时，皮囊就受到挤压而变形，气体体积遂之缩小，气压增大，这就是蓄能过程；而当气体膨胀时，液压油不断被排出，这就是释放能量的过程。

　　3.型号说明

　　NXQ _ ※ _ ※ / ※ _ ※ _ ※

　　① 名称代号：液压囊式蓄能器

　　② 结构形式：A-小口、AB-大口

　　③ 公称容量：0.4～150L

　　④ 公称压力：10、20、31.5MPa

　　⑤ 连接方式：L-螺纹、F-法兰

　　⑥ 工作介质：A-液压油 Ra-乳化液

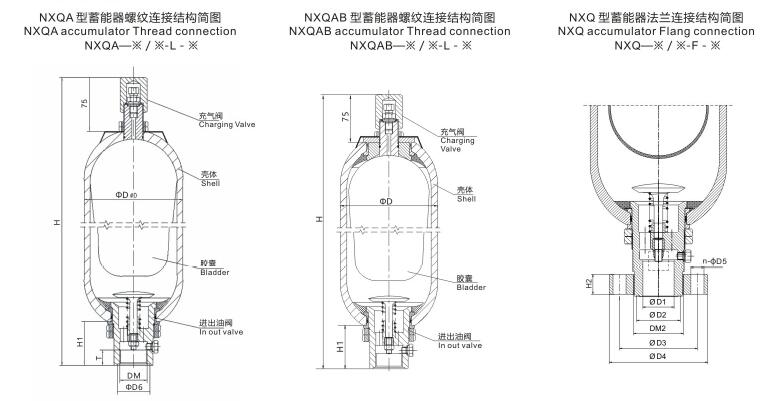

　　4.内部结构及外形尺寸

　　囊式蓄能器主体部分是皮囊与壳体，而重要部分就是皮囊，这也是决定产品质量、寿命的关键因素。皮囊的最上面的内孔有内螺纹，和充气单向阀连接，充气口里面有一个单向阀，阀芯后面有一个弹簧。皮囊和单向阀的接合面用紫铜垫密封。需要注意的是，对于不同容积和压力的皮囊，其单向阀及各种辅助密封圈一般都是可以通用的。

囊式蓄能器结构尺寸

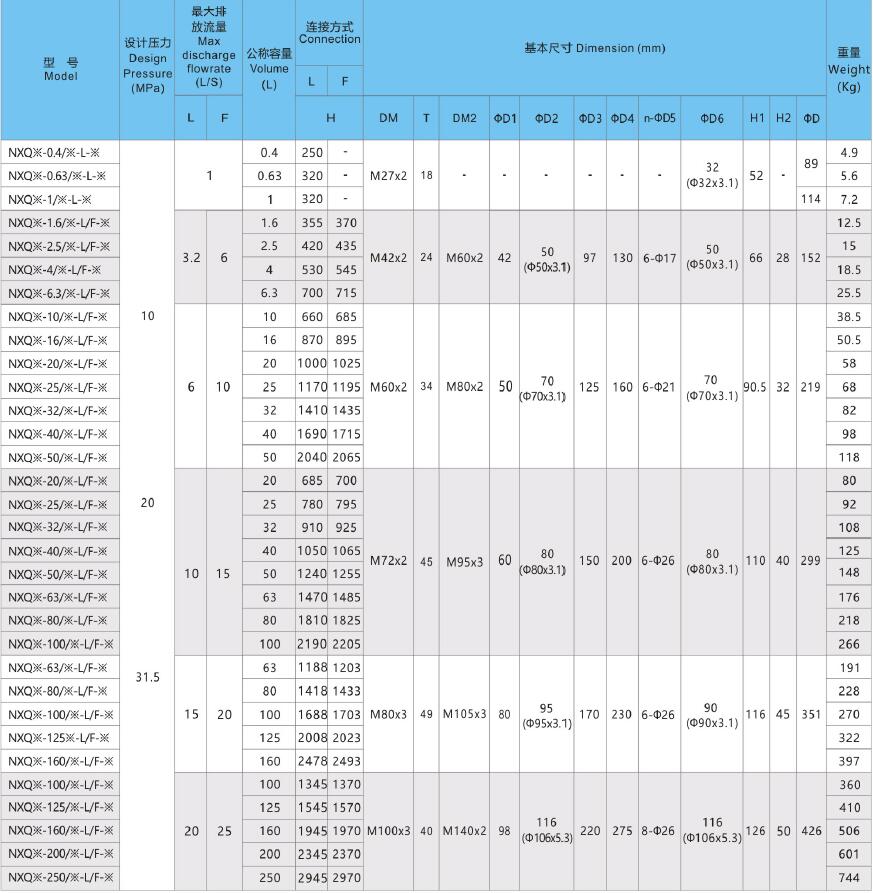

　　5.技术参数

　　公称压力：10、20、31.5MPa

　　适用介质：矿物油、

　　水-乙二醇、乳化液

　　介质温度：-10℃～+70℃

型号（Model）	公称压力（MPa）	最大排放流量		公称容量（L）	连接方式		基本尺寸（mm）										重量（Kg）
					L	F
		L	F		H		DM	ΦD1	ΦD2	ΦD3	ΦD4	n-D5	ΦD6	H1	H2	ΦD
NXQ※-0.4/※-L-※	10 20 31.5	1		0.4	250		M27×2						32 （32×3.1）	52		89	3
NXQ※-0.63/※-L-※				0.63	320												3.5
NXQ※-1/※-L-※				1	315											114	5.5
NXQ※-1.6/※-L/F-※		3.2	6	1.6	355	370	M42×2	40	50 （50×3.1）	97	130	6-Φ17	50 （50×3.1）	66	25	152	12.5
NXQ※-2.5/※-L/F-※				2.5	420	435											15
NXQ※-4/※-L/F-※				4	530	545											18.5
NXQ※-6.3/※-L/F-※				6.3	700	715											25.5
NXQ※-10/※-L/F-※		6	10	10	660	685	M60×2	50	70 （70×3.1）	125	160	6-Φ22	70 （70×3.1）	85	32	219	41
NXQ※-16/※-L/F-※				16	870	895											53
NXQ※-20/※-L/F-※				20	1000	1025											62
NXQ※-25/※-L/F-※				25	1170	1195											72
NXQ※-32/※-L/F-※				32	1410	1435											82
NXQ※-40/※-L/F-※				40	1690	1715											104
NXQ※-50/※-L/F-※				50	2040	2065											118
NXQ※-20/※-L/F-※		10	15	20	690	715	M72×2	60	80 （80×3.1）	150	200	6-Φ26	80 （80×3.1）	105	40	299	92
NXQ※-25/※-L/F-※				25	780	810											105
NXQ※-40/※-L/F-※				40	1050	1080											135
NXQ※-50/※-L/F-※				50	1240	1270											148
NXQ※-63/※-L/F-※				63	1470	1500											191
NXQ※-80/※-L/F-※				80	1810	1840											241
NXQ※-100/※-L/F-※				100	2190	2220											290
NXQ※-63/※-L/F-※		15	20	63	1188	1203	M80×3	80	95 （95×3.1）	170	230	6-Φ26	90 （90×3.1）	115	45	351	191
NXQ※-80/※-L/F-※				80	1418	1433											228
NXQ※-100/※-L/F-※				100	1688	1703											270
NXQ※-125/※-L/F-※				125	2008	2023											322
NXQ※-160/※-L/F-※				160	2478	2493											397
NXQ※-100/※-L/F-※		20	25	100	1315	1360	M100×3	80	115 （115×3.1）	220	255	8-Φ26	115 （115×5.7）	115	50	426	441
NXQ※-160/※-L/F-※				160	1915	1960											552
NXQ※-200/※-L/F-※				200	2315	2360											663
NXQ※-250/※-L/F-※				250	2915	2960											786

　　括号内为O型密封圈尺寸，O型密封圈标准GB1235-76 注：1Mpa=10bar=10.2kg/cm2

　　6.产品认证

　　制造许可证：蓄能器是一种压力容器，必须遵守压力容器的规范，其设计、制造和试验需按照标准进行;安装、设置其它零部件和运行应按照压力容器的技术规则。我公司已持有国家质量监督检验疫总局颁发的特种设备制造许可证：(A1级压力容器许可证)许可证编号：TS2210185-2009，为蓄能器的制造提供可靠的质量安全保证。

　　7.订货说明

　　① 订货时须写明型号代号全称，如：工作压力为20Mpa，公称容量25L，壳体结构为小口。工作介质为液压油，连接方式为螺纹连接的囊式蓄能器：NXQA-25/20-L-A。

　　② 若对蓄能器有特殊要求时，请同本公司商洽。

　　③ 本公司保留设计更改权，对修改恕不另行通知。
