充氮车(氮气增压装置)专利产品CDZ-D1型

充氮车(氮气增压装置)

  1.产品概述

  充氮车CDZ-D1型适用于NXQ系列液压囊式蓄能器、液压活塞式蓄能器、液压隔膜式蓄能器(包括进口蓄能器)及其它高压容器充装、增压氮气的专用增压装置。

  2.型号说明

  CDZ _ ※ _ D1 _ ※L

  ①    ②   ③   ④

  ① 名称代号:充氮车

  ② 压力等级:25、35Mpa

  ③ 换向方式:电磁换向式

  ④ 充气容积:1.6L、2.5L、4L

  3.工作原理

  本款型号的充氮车由液压系统、气路系统和电路系统等组成,当压力油液通过电磁换向阀进入增压缸内,推动活塞运动时,进入到增压缸内的氮气开始增压且经单向阀、充气工具入蓄能器(或高压容器内)。并通过限位开关的作用,使活塞作上下反复运动,使氮气增压到所需的工作压力时,即自动停机。

  4.外形尺寸

充氮车(氮气增压装置)充氮车外形尺寸

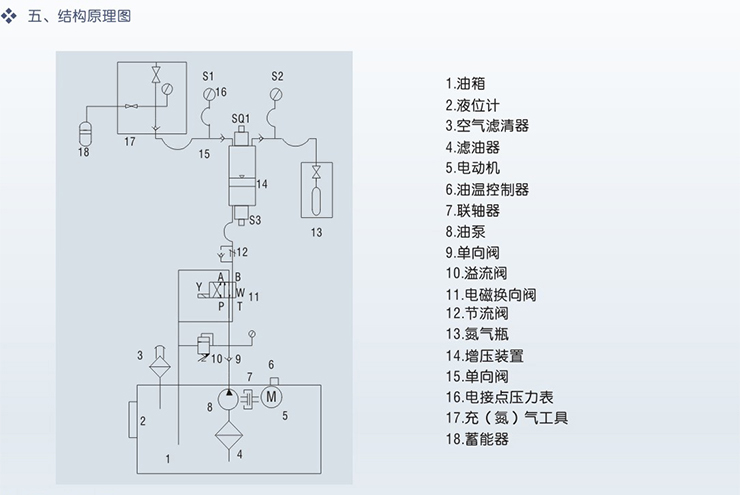

  5.结构原理

充氮车(氮气增压装置)结构原理

  6.技术参数

型号

输入压力

最高输入压力

(Mpa)

油泵

充气装置容积

(L)

电源

A

(mm)

B

(mm)

C

(mm)

重量

(Kg)

压力

(Mpa)

流量

(L)

CDZ-25D1-1.6L

3~13.5

25

31.5

3.75

1.6


3相380V


50HZ


890

520

950

240

CDZ-25D1-2.5L

7.5

2.5

890

520

950

245

CDZ-25D1-4.0L

15

4

1200

640

1200

300

CDZ-32D1-1.6L

35

50

2.68

1.6

890

460

950

240

CDZ-32D1-2.5L

5.37

2.5

890

520

950

245

CDZ-32D1-4.0L

10.74

4

1200

640

1200

300

  7.订货说明

  ① 订货时须写明产品的型号代号全称,如:工作压力为25Mpa,充气装置容量为2.5L,电磁换向式的充氮车:CDZ-25D1-2.5L

  ② 若对充氮小车还有特殊要求时,请向本企业商洽。

  ③ 本企业保留设计更改权,对修改不另行通知。
