隔膜式蓄能器(GXQ系列)

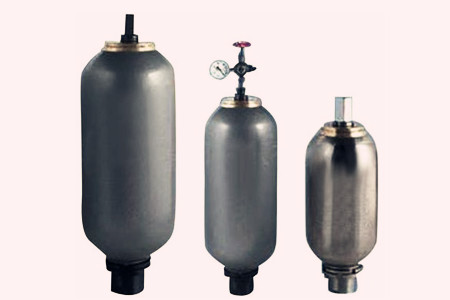

隔膜式蓄能器

  1.产品概述

  隔膜式蓄能器是一种液压气动系统中的储能装置。与同类产品相比,隔膜式蓄能器的最大特点是重量较轻易携带,安装方便易推广,灵敏度高作用大,结构简单易维护,并且低压消除脉动效果显著,因此在各个行业中都扮演重要角色。隔膜式蓄能器一般可以分为焊接式、螺纹式两种。其中焊接式结构简单,成本低廉;而螺纹式可以更换隔膜,提高蓄能器的利用率。

  2.工作原理

  隔膜式蓄能器的主要原理就是利用波义尔波义尔定律,即气体的压缩性,通过液体来压缩来进行储能工作的。开始的时候将预定压力的气体充到蓄能器中的气密隔离件的胶囊内,而胶囊的周围则是液体和液压回路相通。其能量转化方式如下:当压力升高时,液体压缩气体,液体进入隔膜式蓄能器从而储存能量;当压力下降时,压缩的气体开始膨胀,使得液体流向液压回路从而释放能量。

  3.型号说明

  GXQ _ ※ / ※ _ ※

  ①    ②   ③   ④

  ① 名称代号:隔膜式蓄能器

  ② 公称容积:0.16~2L

  ③ 公称压力:10~33Mpa

  ④ 工作介质:Y—液压油 R—乳化液

  4.结构尺寸

  隔膜式蓄能器的主体结构是将两个半球紧扣,并且用中间的一张隔膜将半球内的气体和油(两者通常使用氮气和油液)分开。具体来说是由耐压钢质容器、可变形柔性材料制成的隔膜(通常由橡胶制成)、带闭合座、带闭合座等组成。隔膜式蓄能器GXQ系列的内部结构及外形尺寸如下图所示:

隔膜式蓄能器

  5.技术参数

型号

公称压力

L

工作压力

Mpa

D

H

螺纹连接

螺纹连接

尺寸SW

mm

最后排放流量

公制

英制

美制

GXQ-※/ ※—※

0.16

10







21







33

74

112

外螺纹M18×1.5

内螺纹M18×1/2

SAE#6

M33×1.5

32

38

0.25

84

117

0.32

93

137

90

0.5

105

154

SAE#8

41

0.75

121

168

1

136

181

1.4

150

200

2

167

224

2.821167271

  6.注意事项

  ① 在安装前,需要检查表面是否有损坏的地方,且要仔细阅读使用说明书;

  ② 在安装时,需要注意氮气书是不是包含杂质;

  ③ 安装完后,需要对蓄能器进行调试,看看有没有问题;

  ④ 要注意的是,蓄能器的备用气囊应存放在阴凉干燥处。

  7.订货说明

  ① 订货时须写明型号代号全称,如:隔膜式蓄能器:GXQ—1/33—Y。工作压力33Mpa,公称介质液压油。

  ② 若对隔膜式蓄能器接口尺寸有特殊要求时,请同本企业商洽。
