活塞式蓄能器(HXQ系列)

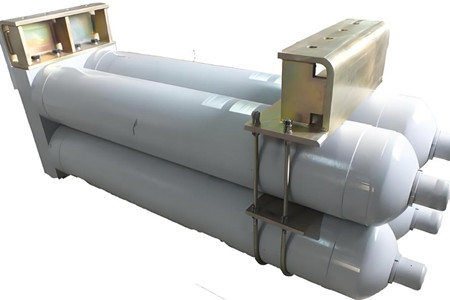

活塞式蓄能器

  1.产品概述

  活塞式蓄能器属于液压隔离式蓄能器的一种,是液压系统中重要的辅助元件,在辅助电源、吸收脉动、降低噪声、紧急动力源、吸收液压冲击等方面有着非常显著的作用。

  2.工作原理

  活塞式蓄能器的工作原理和液气隔离式蓄能器一样,主要利用了气体和液体的压缩性,在气压大的时候,将液体的压力转换气体内能,而当气压下降的时候,将气体内能释放而对外做功。其中,活塞式蓄能器利用活塞将气体和液体隔开,由于活塞和筒状蓄能器内壁之间是密封关系,降低了液体的氧化可能性。

  3.型号参数



  ① 名称代号:活塞式蓄能器

  ② 连接方式:L-螺纹连接 F-法兰连接

  ③ 公称容量:0.49-250L

  ④ 压力等级:10、20、31.5Mpa

  ⑤ 适用介质:H油液-矿物油、液压油气体-氮气

  4.内部结构及外形尺寸

  活塞式蓄能器结构主要由活塞(铸铁、锻钢、铸钢或铝合金等材料制成)、缸筒、端盖(油口端与氮气端)三大主体构成,其中固定在缸筒两端有油侧连接法兰和气侧连接法兰。在油侧连接法兰上设有油孔,而气侧连接法兰则上设有充气嘴。而活塞的两端各设有一单向阀,沿轴向则有导向带沟槽、储油槽、密封沟槽、储气槽和导向带沟槽。


  5.技术规格

型号(Model)
公称压力(MPa)
公称容积(L)
基本尺寸(mm)
重量(Kg)
ΦD
M
ΦD1
L
    HXQ-L0.49/※-H
10
20
31.5
0.49
83
M27×2
35
280
10.9
    HXQ-L1/※-H
1
440
13.8
    HXQ-L2/※-H
2
770
19.8
    HXQ-L2.5/※-H
2.5
121/127
M42×2
50
540
26.2/31.2
    HXQ-L5/※-H
5
860
35.4/43.3
    HXQ-L7.5/※-H
7.5
1180
44.5/55.4
    HXQ-L10/※-H
10
206/219
M60×2
70
700
84.5/108.3
    HXQ-L16/※-H
16
930
98.7/130.4
    HXQ-L20/※-H
20
1090
108.6/145.7
    HXQ-L25/※-H
25
1290
121/164.9
    HXQ-L32/※-H
32
1560
137.7/190.8
    HXQ-L45/※-H
45
2070
169.2/239.8
    HXQ-L50/※-H
50
2270
181.6/258.9
    HXQ-L50/※-H
50
286/310
M72×2
80
1450
269/396
    HXQ-L60/※-H
60
1660
294/440
    HXQ-L80/※-H
80
2060
341/523
    HXQ-L100/※-H
100
2470
390/608
    HXQ-L120/※-H
120
2880
439/693
    HXQ-L130/※-H
130
480/500
1600
1093/1286
    HXQ-L150/※-H
150
1760
1163/1375
    HXQ-L180/※-H
180
2000
1266/1508
    HXQ-L200/※-H
200
2160
1335/1596
    HXQ-L250/※-H
250
2560
1508/1816
注:1Mpa=10bar=10.2kg/cm2

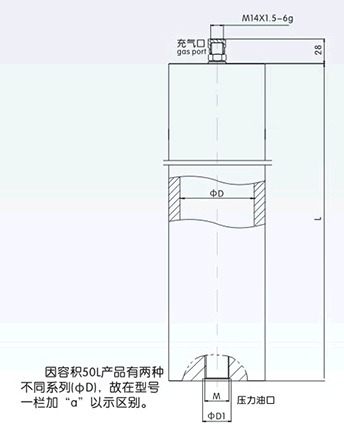

因容积50L产品有两种不同系列,故在型号-栏加“a”以示区别。

  6.订货说明

  ① 订货时须写明型号代号全称,如:工作压力20Mpa,公称容量50L,直径为Φ219螺纹连接的活塞蓄能器HXQ-L50/20-H。

  ② 若对活塞式蓄能器有特殊要求时,请同我公司商洽。

  ③ 我公司保留设计更改权,对修改恕不另行通知。
